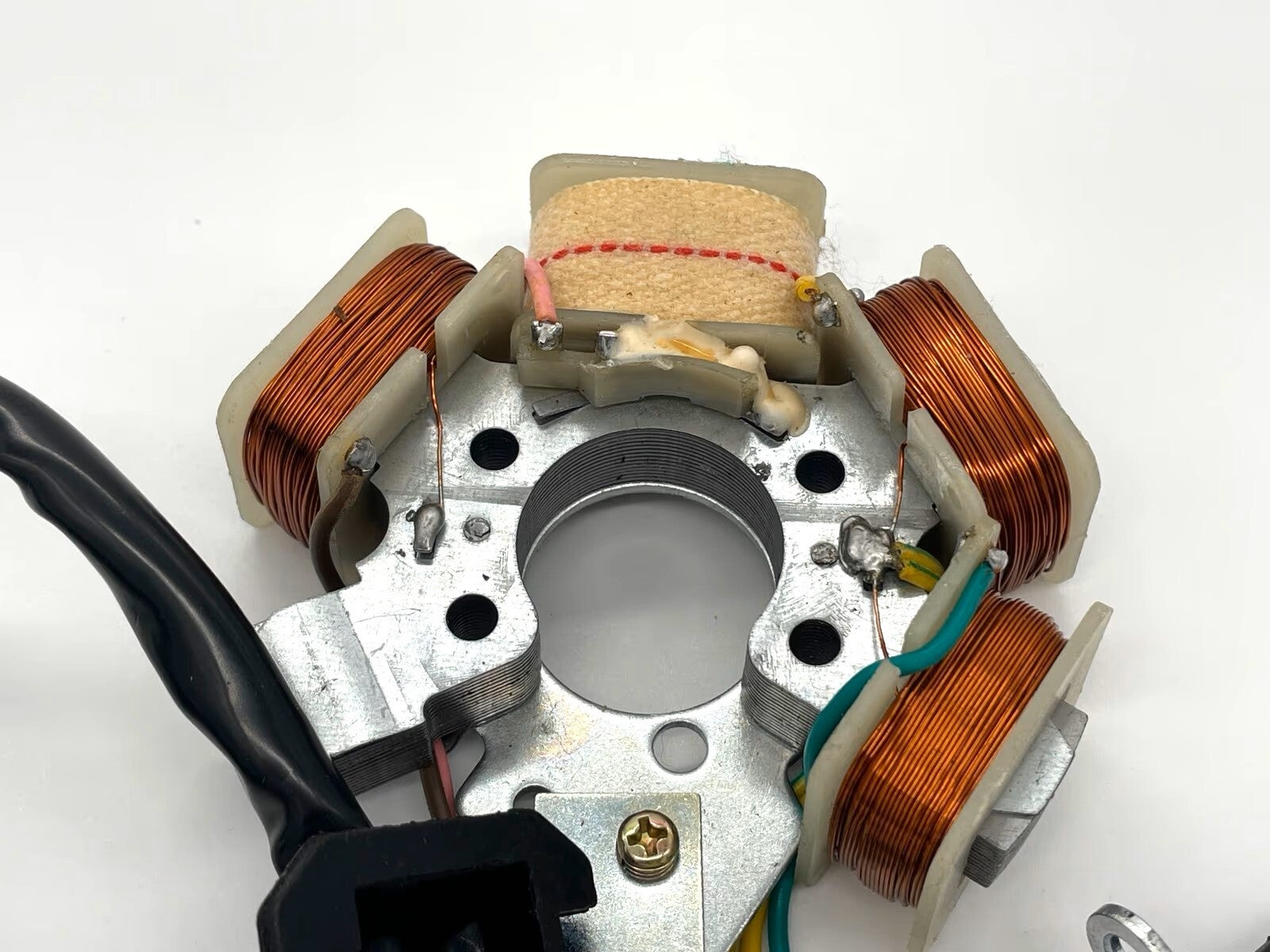

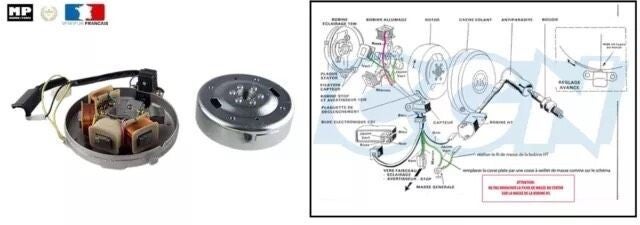

Peugeot 103 Elektronische Spule 12V Zündsator Zündung Zündanlage

Ohne Grundplatte

Passend bei vielen PEUGEOT Mofas und Mopeds.

Lagerschäden / Kratzer oder leichteste Korrosionsschäden sind leider möglich!
Auch wenn ein Artikel als "NEU" gekennzeichnet ist, besteht die Möglichkeit dass er durch die Lagerung gelitten hat!

Technische Daten und Maße der Zündung

Marke: universell einsetzbar
Zündung 12 Volt
Gesamtanzahl der Pods: 9
Außendurchmesser des Stators: 99mm
Einschließlich Halteplatte
Innendurchmesser Rotor: 100mm
Außendurchmesser Rotor: 126mm
Elektronische Zündung des Rotorkegels
Grünes Kabel für den Spannungsregler-Anschluss der Beleuchtung
Das grün/gelbe Kabel mit dem flachen Anschluss (CDI-Ausgang) ist nicht mit der Hochspannungsspule verbunden, dieses Kabel ist ein Schutzschalter. Für den Anschluss müssen Sie einen Shunt (U) mit den runden Klemmen herstellen, diese mit der Schraube verbinden, die die Hochspannungsspule hält (Spulenträger) und dann einen Draht anschließen, der die Grün / Gelb (Rundklemme) verbindet, um zu gehen der flache Anschluss der Hochspannungsspule.

Von CDI schwarz an Zündspule
Grün/Gelb von Zündspule an Masse
Von der Zündunplatte Grün/Gelb an Masse (bei manchen Versionen Grün/Gelb NICHT an Masse) erstmal ohne Masse testen...
